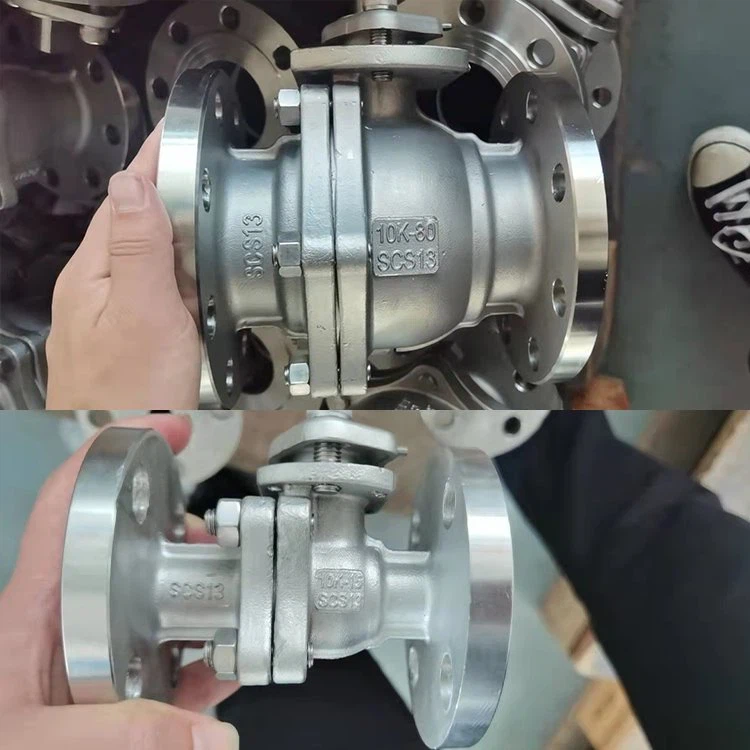

एसएस फ़्लैंग्ड बॉल वाल्व

उत्पाद परिचय

एसएस फ़्लैंग्ड बॉल वाल्व एक प्रवाह नियंत्रण उपकरण है जो इसके माध्यम से बहने वाले तरल पदार्थ को नियंत्रित करने के लिए एक खोखली, छिद्रित और धुरी वाली गेंद का उपयोग करता है। यह तब खुला होता है जब गेंद के बीच से छेद प्रवाह इनलेट के अनुरूप होता है, और तब बंद होता है जब इसे वाल्व हैंडल द्वारा 90 डिग्री घुमाया जाता है, जिससे प्रवाह अवरुद्ध हो जाता है। खुला होने पर हैंडल प्रवाह के साथ समतल होता है, और बंद होने पर यह लंबवत होता है, जिससे वाल्व की स्थिति की आसानी से दृश्य पुष्टि हो जाती है। बंद स्थिति 1/4 मोड़ या तो दक्षिणावर्त या वामावर्त दिशा में हो सकती है।

बॉल वाल्व एक शट-ऑफ वाल्व है जो एक रोटरी बॉल के माध्यम से एक बोर के माध्यम से तरल या गैस के प्रवाह को नियंत्रित करता है। गेंद को अपनी धुरी के चारों ओर एक चौथाई मोड़ (90 डिग्री) घुमाने से, माध्यम प्रवाहित हो सकता है या अवरुद्ध हो सकता है। उनकी विशेषता लंबी सेवा जीवन है और वे जीवन काल में विश्वसनीय सीलिंग प्रदान करते हैं, तब भी जब वाल्व लंबे समय तक उपयोग में न हो। परिणामस्वरूप, वे उदाहरण के लिए गेट वाल्व की तुलना में शट-ऑफ वाल्व के रूप में अधिक लोकप्रिय हैं। संपूर्ण तुलना के लिए, हमारा गेट वाल्व बनाम बॉल वाल्व लेख पढ़ें। अधिकांश अन्य प्रकार के वाल्वों की तुलना में बॉल वाल्व दूषित मीडिया के प्रति अधिक प्रतिरोधी होते हैं।

बॉल वाल्व टिकाऊ होते हैं, कई चक्रों के बाद अच्छा प्रदर्शन करते हैं, और विश्वसनीय होते हैं, लंबे समय तक उपयोग के बाद भी सुरक्षित रूप से बंद हो जाते हैं। ये गुण उन्हें शटऑफ और नियंत्रण अनुप्रयोगों के लिए एक उत्कृष्ट विकल्प बनाते हैं, जहां उन्हें अक्सर गेट्स और ग्लोब वाल्व के लिए प्राथमिकता दी जाती है, लेकिन थ्रॉटलिंग अनुप्रयोगों में उन विकल्पों के अच्छे नियंत्रण की कमी होती है। बॉल वाल्व के संचालन में आसानी, मरम्मत, और बहुमुखी प्रतिभा इसे व्यापक औद्योगिक उपयोग के लिए उधार देती है, 1, 000 बार (1 0 0 एमपीए; 15, 000 पीएसआई) तक दबाव का समर्थन करती है। डिज़ाइन और उपयोग की गई सामग्री के आधार पर तापमान 750 डिग्री फ़ारेनहाइट (400 डिग्री) तक। आकार आमतौर पर 0.2 से 48 इंच (5 से 1200 मिमी) तक होते हैं। वाल्व बॉडी धातु, प्लास्टिक या सिरेमिक युक्त धातु से बनी होती है; टिकाऊपन के लिए फ्लोटिंग बॉल्स को अक्सर क्रोम प्लेटेड किया जाता है। क्रायोजेनिक तरल पदार्थ या उत्पादों के लिए जो गेंद के अंदर फैल सकते हैं, वाल्व के अपस्ट्रीम हिस्से में एक वेंट ड्रिल किया गया है। इसे वेंटेड बॉल कहा जाता है।

एसएस फ़्लैंग्ड बॉल वाल्व की विशेषता उनके कनेक्शन प्रकार से होती है। पोर्ट फ़्लैंज के माध्यम से एक पाइपिंग सिस्टम से जुड़े होते हैं जो आमतौर पर एक निश्चित मानक के अनुसार डिज़ाइन किए जाते हैं। ये वाल्व उच्च प्रवाह दर प्रदान करते हैं क्योंकि इनमें आमतौर पर पूर्ण-बोर डिज़ाइन होता है। फ़्लैंग्ड बॉल वाल्व चुनते समय, दबाव रेटिंग के अलावा, आपको फ़्लैंज संपीड़न वर्ग की भी जांच करनी होगी जो इस कनेक्शन प्रकार का सामना करने वाले उच्चतम दबाव को इंगित करता है। ये बॉल वाल्व दो, तीन या चार पोर्ट के साथ डिज़ाइन किए गए हैं, उन्हें विशिष्ट मीडिया के लिए अनुमोदित किया जा सकता है, एक आईएसओ शीर्ष है, और बाकी सब कुछ एक मानक क्वार्टर-टर्न वाल्व हो सकता है। वे आम तौर पर स्टेनलेस स्टील से बने होते हैं।

उत्पाद वर्णन

उत्पाद मानक

1. B2002 के अनुसार मूल डिजाइन और निर्माण

2. JIS B2003 के अनुसार निरीक्षण और परीक्षण

3. बी2002 10के फॉर्म 6 के अनुसार आमने-सामने

4. फ़्लैंज का अंत B2212 10K के अनुसार होता है

तकनीकी विनिर्देश

सामग्री की सूची

परीक्षण दबाव

शैल परीक्षण: 3.0 एमपीए

सील परीक्षण: 2.2 एमपीए

वायु परीक्षण: 0.6 एमपीए

उपयुक्त तापमान: -29 ~ 180 डिग्री
